آکومولاتور هیدرولیک یکی از اجزای مهم سیستمهای هیدرولیکی است که نقش مؤثری در کنترل فشار، ذخیره انرژی و کاهش ضربههای ناگهانی ایفا میکند. این تجهیزات در صنایع مختلف، شامل ماشینآلات سنگین و حتی یونیتهای هیدرولیک کوچک، کاربرد فراوان دارند. با توجه به انواع مختلف اکومولاتورها شامل وزنهای، فنری، گازی، پیستونی، دیافراگمی و کیسهای، هر مدل ویژگیها و کاربردهای خاص خود را دارد. برخی از مدلها فشار ثابت و یکنواختی ایجاد میکنند، اما در بعضی دیگر سرعت پاسخ بالا و قابلیت جذب شوک لحظهای فراهم است.
انتخاب درست نوع اکومولاتور عملکرد سیستم را بهبود میبخشد، طول عمر تجهیزات را افزایش داده و هزینههای نگهداری را کاهش میدهد. در این مطلب، به بررسی ویژگیها، کاربردها و نحوه عملکرد هر نوع آکومولاتور هیدرولیک پرداخته شده است تا راهنمایی جامع و کاربردی برای مهندسان و تکنسینهای صنعت باشد. پس تا انتهای مطلب با گروه کرهآ هیدرولیک همراه باشید.

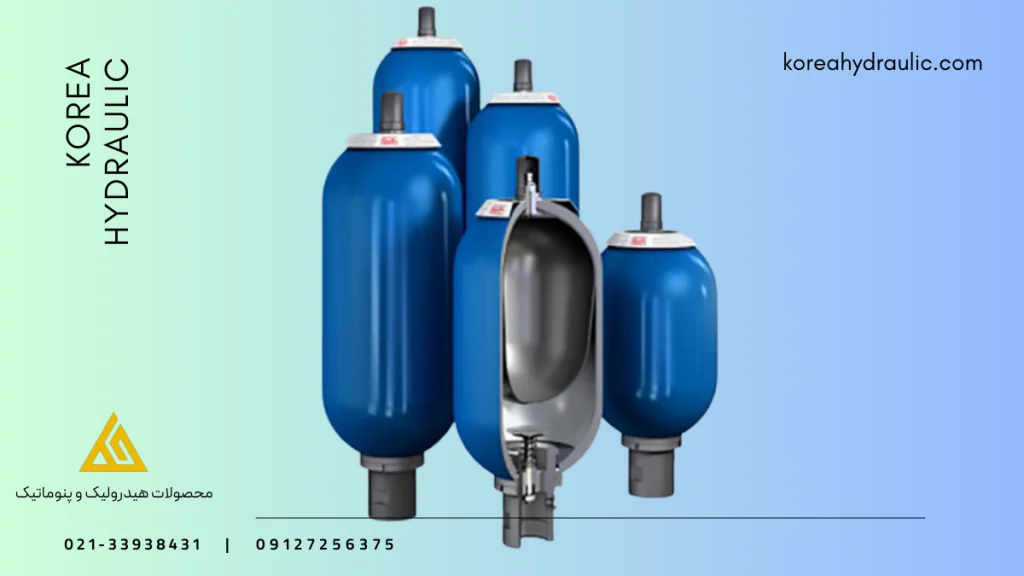

آکومولاتور هیدرولیک و کارایی آن چیست؟
در بسیاری از سیستمهای صنعتی، حفظ تعادل فشار و جلوگیری از آسیب به تجهیزات اهمیت زیادی دارد. در این سیستمها، اکومولاتور نقش یک قطعه کلیدی و محافظ را ایفا میکند. تجربه نشان داده است که در مدارهای تبرید، هیدرولیک و حتی خطوط تولید پیوسته، کوچکترین ورود مایع به کمپرسور میتواند هزینههای سنگین تعمیرات و توقف تولید را به همراه داشته باشد. به همین دلیل استفاده از آکومولاتور به عنوان یک راهکار پیشگیرانه، به خصوص در یخچالها و سردخانههای صنعتی، به استانداردی رایج تبدیل شده است.
در حقیقت، آکومولاتور مخزنی برای ذخیره سیال تحت فشار محسوب میشود که با جذب نوسانات سیستم، عملکرد تجهیزات را پایدارتر میسازد. این قطعه با نامهایی مانند باتری هیدرولیک، مخزن ازت یا انباره نیز شناخته میشود و در صنایع نفت، گاز، تبرید و ماشینآلات صنعتی کاربرد گستردهای دارد.
در تجربه بهرهبرداران صنعتی، استفاده صحیح از اکومولاتور هم باعث افزایش عمر کمپرسور و کاهش استهلاک قطعات شده و هم مصرف انرژی را نیز به شکل محسوسی بهینه کرده است. انتخاب ظرفیت مناسب و نصب اصولی این قطعه، امنیت عملکرد سیستم را تضمین کرده و از خسارتهای ناگهانی جلوگیری به عمل میآورد.

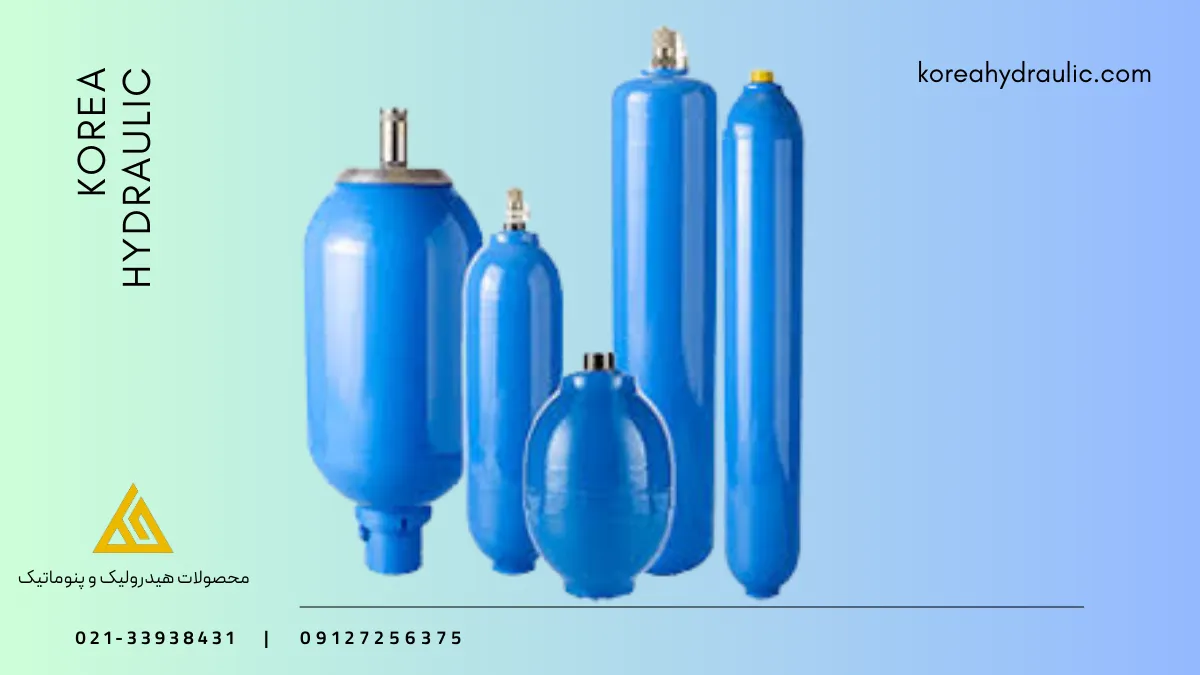

انواع آکومولاتور هیدرولیک و کاربردهای آنها
در بسیاری از سیستمهای هیدرولیکی و صنعتی، مدیریت انرژی ذخیرهشده و کنترل نوسانات فشار اهمیت زیادی دارد. تجربه نشان داده است که انتخاب درست آکومولاتور میتواند علاوه بر افزایش راندمان تجهیزات، از ایجاد ضربههای ناگهانی در پمپها و سیلندرها جلوگیری کند. به همین دلیل مهندسان معمولاً نوع آکومولاتور را بر اساس فشار کاری، حجم مورد نیاز و سرعت پاسخدهی سیستم انتخاب میکنند.
برای انتخاب درست آکومولاتور هیدرولیکی لازم است بدانید که هر مدل با چه هدفی طراحی شده و در چه شرایطی بهترین راندمان را خواهد داشت. در پروژههای صنعتی، تفاوت میان انواع آکومولاتور لاوه بر ساختار ظاهری به نحوه ذخیره انرژی، سرعت پاسخدهی و حتی هزینه نگهداری نیز برمیگردد. بیایید به بررسی انواع مختلف آکومولاتور هیدرولیک و کاربردهای هر یک از آنها بپردازیم:
آکومولاتور وزنی
در این مدل، فشار سیستم به کمک وزنههایی که روی پیستون قرار میگیرند تأمین میشود. مزیت اصلی آن ایجاد فشار کاملاً یکنواخت است. به همین دلیل در پرسهای سنگین یا خطوطی که نیروی ثابت اهمیت دارد، استفاده میشود. البته وزن زیاد، فضای نصب بالا و هزینه ساخت زیاد باعث شده کاربرد آن محدود به صنایع خاص باشد.
اکومولاتور فنری
عملکرد این نوع بر پایه فشرده شدن فنر و ذخیره انرژی مکانیکی است. ساختار ساده و امکان نصب در موقعیتهای مختلف از مزایای آن به حساب میآید. با این حال، فشار خروجی در طول سیکل کاری ثابت نمیماند و به همین دلیل بیشتر در سیستمهای کمفشار یا مدارهای کوچک کاربرد دارد.
آکومولاتور گازی
رایجترین نوع آکومولاتور هیدرولیک در صنعت امروز محسوب میشود و با استفاده از گاز نیتروژن انرژی را ذخیره میکند. واکنش سریع به تغییرات فشار و ابعاد مناسب باعث شده گزینهای ایدهآل برای یونیتهای هیدرولیک، ماشینآلات صنعتی و جذب ضربات ناگهانی باشد. کنترل دقیق فشار شارژ در این مدل اهمیت زیادی دارد.
آکومولاتور پیستونی
در این ساختار، پیستون شناور میان گاز و روغن قرار میگیرد و از تماس مستقیم آنها با یکدیگر جلوگیری به عمل میآورد. توانایی تحمل فشار و دمای بالا از مزایای مهم این آکومولاتور است، اما اصطکاک آببندها و احتمال نشتی باعث میشود نیاز به سرویسهای دورهای منظم داشته باشد.
اکومولاتور دیافراگمی
در این نوع آکومولاتور هیدرولیک، وجود یک دیافراگم انعطافپذیر باعث جداسازی کامل گاز و سیال میشود. وزن کم و پاسخ سریع به تغییر فشار، این مدل را برای ماشینآلات سبک و سیستمهای کنترلی مناسب کرده است. البته ظرفیت ذخیره سیال نسبت به مدلهای بزرگتر محدودتر است.
آکومولاتور کیسهای (بلادری)
در این نوع اکاگومولاتور، یک تیوپ لاستیکی نقش جداکننده را ایفا میکند و عملکرد بسیار سریعی در جذب شوکهای فشاری دارد. امکان تعویض تیوپ، هزینه تعمیرات را کاهش میدهد و به همین دلیل در خطوط تولید، پرسها و سیستمهای دارای ضربان پمپ بسیار پرکاربرد است.
در جدول زیر انواع آکومولاتور هیدرولیکی را با یکدیگر مقایسه کردهایم:
| نوع آکومولاتور | مکانیزم عملکرد | مزایا | معایب | کاربردهای رایج | سطح نگهداری |
| وزنی (Weight Loaded) | ایجاد فشار با استفاده از وزنه روی پیستون | فشار کاملاً ثابت، عملکرد پایدار در دماهای شدید | بسیار سنگین، هزینه ساخت بالا، نیاز به فضای زیاد | پرسهای سنگین، صنایع فولاد | کم |
| فنری (Spring Loaded) | ذخیره انرژی توسط فنر فشردهشده | ساختار ساده، امکان نصب در موقعیتهای مختلف | فشار خروجی ثابت نیست، محدودیت حجم سیال | سیستمهای فشار پایین و مدارهای کوچک | متوسط |
| گازی (Gas Charged) | تراکم گاز نیتروژن طبق قانون بویل | پاسخ سریع، راندمان بالا، ابعاد مناسب | نیازمند کنترل دقیق شارژ گاز | اغلب یونیتهای هیدرولیک صنعتی | متوسط |
| پیستونی (Piston Type) | جداسازی گاز و روغن توسط پیستون شناور | تحمل فشار و دمای بالا، ظرفیت زیاد | هزینه بالا، احتمال نشتی آببند | صنایع سنگین و تجهیزات معدنی | زیاد |
| دیافراگمی (Diaphragm) | جداکننده لاستیکی بین گاز و روغن | وزن کم، واکنش سریع به تغییر فشار | ظرفیت محدود نسبت به مدلهای بزرگ | ماشینآلات سبک و سیستمهای کنترلی | کم تا متوسط |
| کیسهای یا بلادری (Bladder) | استفاده از تیوپ یا کیسه لاستیکی | جذب ضربه عالی، تعویض آسان تیوپ | حساسیت به پارگی در شرایط نامناسب | جذب شوک پمپ، خطوط تولید و پرسها | متوسط |
وظایف آکومولاتور هیدرولیکی
در طراحی سیستمهای هیدرولیکی مدرن، علاوه بر تولید فشار، مدیریت هوشمند انرژی و جریان سیال اهمیت زیادی پیدا کرده است. تجربه بسیاری از واحدهای صنعتی نشان میدهد که استفاده اصولی از آکومولاتور عملکرد تجهیزات را پایدارتر کرده و هزینههای عملیاتی را به شکل قابلتوجهی کاهش میدهد. آکومولاتور هیدرولیک با ذخیره و آزادسازی کنترل شده انرژی، نقش مکملی برای پمپها و منابع اصلی قدرت ایفا میکند. مهمترین کاربردهای آکومولاتور در سیستمهای هیدرولیکی عبارتند از:
- بهبود جریان و افزایش راندمان پمپ: در بسیاری از خطوط تولید، پمپ هیدرولیکی همیشه تحت بار کامل کار نمیکند. در زمانهایی که مصرف انرژی پایین است، آکومولاتور انرژی اضافی تولید شده را ذخیره میکند و هنگام افزایش ناگهانی نیاز سیستم، همان انرژی را دوباره وارد مدار میسازد. تجربه بهرهبرداران صنعتی نشان داده این فرآیند باعث کاهش فشار کاری پمپ و جلوگیری از استهلاک زود هنگام آن میشود. به همین دلیل، امکان استفاده از پمپهای کوچکتر و اقتصادیتر فراهم شده و مصرف انرژی نیز بهینهتر مدیریت میشود.
- تثبیت فشار و جلوگیری از نوسانات سیستم: تغییرات دمایی، نشتیهای جزئی یا توقف ناگهانی منبع اصلی میتواند باعث افت یا افزایش فشار در مدار هیدرولیک شود؛ مسئلهای که گاهی عملکرد دستگاهها را مختل میسازد. آکومولاتور هیدرولیک با جذب مقدار کمی سیال در زمان افزایش فشار و آزادسازی آن هنگام افت فشار، تعادل سیستم را حفظ میکند. در تجربه تعمیرکاران صنعتی، وجود این قطعه به عنوان یک منبع کمکی، از شوکهای ناگهانی جلوگیری کرده و مانع توقف خطوط تولید شده است.
- توزیع کنترل شده سیالات در مدار: یکی دیگر از کاربردهای مهم آکومولاتور، تأمین و توزیع حجم محدودی از سیال در نقاط حساس سیستم است. برای مثال در بعضی تجهیزات، روغنکاری لحظهای یا تزریق مقدار مشخصی سیال ضروری است. آکومولاتور این امکان را فراهم میکند که بدون نیاز به فعالسازی دائمی پمپ، سیال موردنیاز در زمان مناسب تأمین شود. این موضوع علاوه بر کاهش مصرف انرژی، موجب افزایش دقت عملکرد تجهیزات نیز خواهد شد.

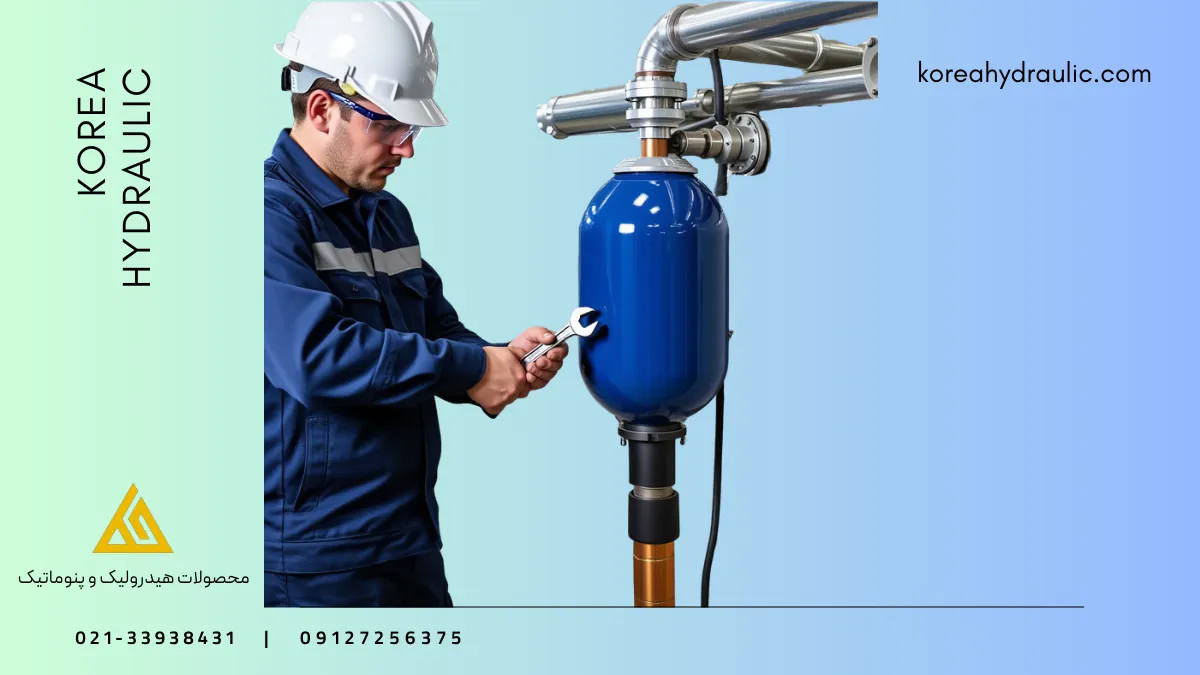

نحوه استفاده از آکومولاتور هیدرولیک
انتخاب صحیح تجهیزات ذخیره فشار در مدارهای هیدرولیکی، موضوعی است که معمولاً پس از بروز افت راندمان یا ایجاد ضربههای ناگهانی در سیستم جدی گرفته میشود. تجربه پروژههای صنعتی نشان میدهد اگر آکومولاتور متناسب با شرایط کاری انتخاب نشود؛ نهتنها عملکرد مطلوبی ارائه نمیدهد، بلکه باعث افزایش استهلاک قطعات و هزینههای تعمیرات خواهد شد. هر چند در برخی کاربردها چند نوع آکومولاتور نتیجه قابل قبولی ایجاد میکنند، اما شناخت شرایط بهرهبرداری تعیین کننده است که کدام گزینه بازدهی بیشتری خواهد داشت.
در ادامه مهمترین نکاتی که متخصصان هنگام انتخاب و به کارگیری آکومولاتور در نظر میگیرند را بررسی میکنیم:
- نوع کاربرد و هدف استفاده از آکومولاتور: اولین سؤال در انتخاب آکومولاتور این است که قرار است چه مشکلی را حل کند؟ در پروژههایی که هدف ذخیره انرژی و تأمین فشار اضطراری است، طراحی و ظرفیت مخزن اهمیت بیشتری دارند. در مقابل، زمانی که هدف جذب ضربات ناشی از عملکرد پمپهای پیستونی یا حذف نوسانات فشار باشد، مدلهای حبابی یا دیافراگمی عملکرد سریعتر و مؤثرتری نشان میدهند.
- بیشینه و کمینه فشار کاری سیستم: بررسی محدوده فشار عملیاتی، از مهمترین مراحل انتخاب آکومولاتور هیدرولیک محسوب میشود. تعمیرکاران صنعتی معتقد هستند که استفاده از آکومولاتوری که با فشار واقعی سیستم همخوانی ندارد، باعث کاهش عمر آببندیها و افت ایمنی مدار میشود. تنظیم صحیح فشار شارژ نیز باید متناسب با این بازه انجام گیرد تا پاسخدهی آن بهینه باشد.
- حجم سیال مورد نیاز مدار: مقدار روغن یا سیالی که باید ذخیره یا آزاد شود، مستقیماً بر اندازه آکومولاتور تأثیرگذار است. انتخاب ظرفیت کمتر از نیاز سیستم باعث میشود در زمان افت فشار، انرژی کافی در دسترس نباشد. در حالی که ظرفیت بیش از حد نیز فضای نصب و هزینهها را افزایش میدهد.
- دبی جریان و سرعت پاسخدهی: در سیستمهایی که تغییرات فشار سریع اتفاق میافتد، سرعت واکنش اهمیت زیادی دارد. آکومولاتورهای حبابی و دیافراگمی معمولاً پاسخ سریعتری دارند، در حالی که مدلهای پیستونی برای جریانهای پایدارتر مناسبتر خواهند بود.
- نسبت فشار شارژ به فشار بیشینه: تنظیم اصولی نسبت فشار شارژ نقش مهمی در عملکرد صحیح آکومولاتور دارد. اگر این نسبت به درستی تعیین نشود، ظرفیت ذخیره انرژی کاهش یافته یا حتی عملکرد سیستم مختل میشود.
- فضای نصب و شرایط قرارگیری اکومولاتور: محدودیت فضا، جهت نصب و دسترسی برای سرویس دورهای از عواملی هستند که در عمل اهمیت زیادی خواهند داشت. بسیاری از کارشناسان توصیه میکنند قبل از خرید، شرایط محیطی و امکان نگهداری بلند مدت به طور دقیق بررسی شود تا استفاده از محصول بدون دردسر انجام پذیرد.
نکات ایمنی هنگام استفاده از آکومولاتور
در سیستمهای هیدرولیکی، رعایت اصول ایمنی بسیار مهم و شرط اصلی حفظ سلامت تجهیزات و اپراتورها به حساب میآید. تجربه واحدهای تعمیر و نگهداری صنعتی نشان میدهد بسیاری از خرابیهای پرهزینه، فقط به دلیل نقص قطعه نبودهاند، بلکه بهدلیل بیتوجهی به نکات ساده هنگام نصب یا بهرهبرداری از آکومولاتور رخ میدهند. از آنجایی که آکومولاتور هیدرولیک انرژی قابل توجهی را در خود ذخیره میکند، رعایت استانداردهای ایمنی نقش تعیینکنندهای در عملکرد پایدار سیستم دارد.
در ادامه مهمترین نکات ایمنی هنگام نصب و استفاده از آکومولاتور را بررسی میکنیم تا به تجهیزات صنعتی شما آسیبی وارد نشود:
- تخلیه کامل فشار پیش از انجام هر گونه تعمیرات: قبل از شروع سرویس یا باز کردن مدار هیدرولیکی، باید از تخلیه کامل آکومولاتور اطمینان حاصل شود. انرژی ذخیره شده در این قطعه حتی پس از خاموش شدن دستگاه نیز باقی میماند و میتواند باعث حرکت ناگهانی قطعات یا آسیب جدی به تجهیزات گردد. بسیاری از حوادث صنعتی دقیقاً در شرایطی رخ دادهاند که این مرحله نادیده گرفته شده است.
- کنترل و محدودسازی دبی خروجی سیال: یکی از موارد مهم در استفاده ایمن از محصول، مدیریت جریان خروجی است. آکومولاتور هیدرولیک قادر است در مدت بسیار کوتاهی حجم زیادی از سیال را آزاد کند و اگر مسیر خروجی کنترل نشود، فشار ناگهانی به لولهها و اتصالات وارد خواهد شد. استفاده از محدود کنندههای جریان یا طراحی صحیح مسیر تخلیه، از آسیبهای ناگهانی جلوگیری به عمل میآورد.
- استفاده از شیر یک طرفه برای محافظت از پمپ: جداسازی پمپ از اکومولاتور به کمک شیر یک طرفه اقدامی ضروری است. در صورت نبود این قطعه، سیال ذخیره شده به سمت پمپ باز میگردد و جهت چرخش یا سرعت آن را تغییر میدهد. چنین شرایطی معمولاً به خرابی سریع پمپ یا ایجاد تنش مکانیکی در مجموعه منجر میشود.
- پایش منظم فشار شارژ پس از نصب: بررسی فشار شارژ در روزهای ابتدایی نصب اهمیت زیادی دارد. توصیه میشود در هفته اول، فشار اکومولاتور به صورت روزانه مورد اندازهگیری قرار گیرد تا نشتی احتمالی یا ایراد در آببندیها سریع شناسایی گردد. پس از اطمینان از عملکرد پایدار، بازههای کنترل را به هفتگی و سپس هر ۳ تا ۶ ماه یک بار تغییر دهید. افت فشار شارژ معمولاً باعث کاهش حجم سیال قابل استفاده و کند شدن چرخه کاری سیستم خواهد شد.
سخن پایانی
آکومولاتور هیدرولیک نقش کلیدی در حفظ عملکرد بهینه و ایمنی سیستمهای هیدرولیکی دارد. این تجهیزات با ذخیره انرژی، تعدیل فشار و خنثی کردن ضربههای ناگهانی، عملکرد ماشینآلات را یکنواخت و قابل اعتماد میسازند. انواع مختلف اکومولاتورها، هر کدام برای کاربردهای خاص طراحی شدهاند و انتخاب صحیح آنها بر اساس نیاز سیستم، فشار کاری و حجم سیال، اهمیت زیادی برای گرفتن نتیجه بهتر و دقیقتر دارد.
مدلهای کیسهای و دیافراگمی به دلیل وزن کم، نصب آسان و سرعت پاسخ بالا، در صنایع مدرن بیشترین کاربرد را دارند. همچنین، رعایت اصول شارژ گاز و نگهداری منظم اکومولاتورها تضمین کننده طول عمر و عملکرد بهینه آنها است. با درک کامل عملکرد و ویژگیهای هر نوع آکومولاتور هیدرولیک، میتوانید سیستمهای صنعتی را به شکل ایمن، کارآمد و اقتصادی راهاندازی و بهرهبرداری نمایید. گروه مکاترونیک چکاد، نماینده انحصاری برند KOREA در ایران است و شما میتوانید انواع اکومولاتور را با تضمین اصالت و کیفیت کالا از ما خریداری کنید.
سوالات متداول
- آکومولاتور هیدرولیک چیست؟
تجهیزی است که فشار سیستم را یکنواخت کرده، انرژی ذخیره میکند و ضربههای ناگهانی را خنثی میکند.
- تفاوت آکومولاتور وزنهای و فنری چیست؟
آکومولاتور وزنهای فشار ثابت ارائه میدهد، اما فنری برای فشارهای کم و جریان محدود مناسبتر است.
- آکومولاتور کیسهای چه مزیتی دارد؟
با سرعت بالا به تغییر فشار پاسخ میدهد و امکان تعویض تیوپ آن باعث کاهش هزینه نگهداری میشود.
- آیا میتوان از هوا برای شارژ آکومولاتور استفاده کرد؟
خیر؛ استفاده از نیتروژن توصیه میشود، زیرا هوا و اکسیژن خطر انفجار یا اکسید شدن روغن دارند.
- بهترین نوع آکومولاتور برای سیستمهای پرکاربرد صنعتی چیست؟
آکومولاتورهای گازی جدا شده و کیسهای به دلیل سرعت پاسخ بالا و نصب آسان مناسبترین گزینه هستند.
