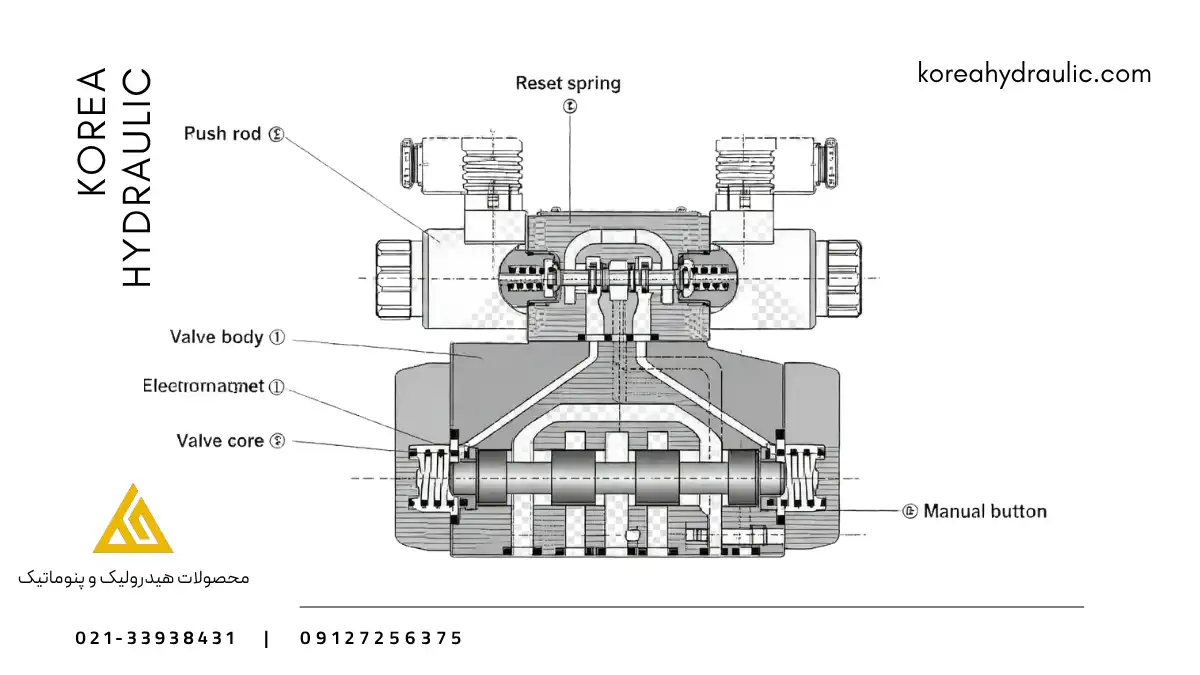

خواندن نقشه شیر برقی هیدرولیک، گامی اساسی در فهم عملکرد سیستمهای هیدرولیکی است. این نقشهها، زبان تصویری متخصصان این حوزه به شمار میروند و درک آنها نیازمند آشنایی با نمادها و علائم استاندارد است. در نگاه اول، ممکن است این نقشهها با انبوهی از خطوط و اشکال فنی، گیجکننده به نظر برسند، اما با یادگیری اصول اولیه، میتوانید به راحتی مسیر حرکت سیال و نحوه عملکرد اجزای مختلف سیستم را تشخیص دهید. برای آشنایی با نماد شیر برقی هیدرولیک، اجزای این شیر و خواندن نقشه برقی تا انتهای مطلب با کرهآ هیدرولیک همراه باشید.
نماد شیر برقی هیدرولیک چیست؟
نماد شیر برقی هیدرولیک، فقط یک تصویر ساده نیست، بلکه بیانگر یک ترکیب هوشمندانه بین دو دنیای متفاوت یعنی الکترونیک و هیدرولیک است. این نماد، داستان همکاری یک سیستم کنترل الکتریکی و یک قطعه مکانیکی هیدرولیکی را روایت میکند که باید رمزگشایی آن را بلد باشید و اجزای و بخشهایش را بهخوبی بشناسید.
نماد شیر برقی از دو بخش متمایز، اما مکمل زیر تشکیل شده است:
- بخش هیدرولیکی: مانند شیرهای کنترل جهت دستی، این بخش با استفاده از مربعها، فلشها و حروف (P، T، A، B) عملکرد مکانیکی و هیدرولیکی شیر را تشریح میکند. این قسمت، تعداد حالات عملکردی شیر، تعداد راههای عبور سیال و مسیر جریان روغن در هر حالت را به تصویر میکشد. همانطور که پیشتر اشاره شد، درک این بخش، به فهم نحوه هدایت سیال در سیستم کمک خواهد کرد و خواندن نقشه شیر برقی هیدرولیک را راحتتر میسازد.
- بخش الکتریکی (محرک): این بخش، قسمت اصلی سیستم کنترلی شیر را نمایان میکند. این قسمت، با قرارگیری در کنار بخش هیدرولیکی، نشان میدهد که شیر توسط یک سیستم الکتریکی فعال میشود و به طور مشخص، روش تحریک شیر را مشخص میکند. یعنی چگونه یک سیگنال الکتریکی، شیر را به حرکت در میآورد.
بررسی دقیقتر نماد شیر برقی، نشان میدهد که چگونه یک قطعه الکترومکانیکی به نام سلونوئید (Solenoid)، با دریافت یک سیگنال الکتریکی، بخش هیدرولیکی (اسپول) شیر را به حرکت در میآورد و در نتیجه، مسیر جریان روغن را تغییر میدهد. بنابراین، برای درک کامل و جامع نقشه هیدرولیک، تمرکز ویژه بر رمزگشایی نماد بخش الکتریکی و نقش سلونوئید در این سیستم ضروری است.
رمزگشایی نماد و نقشه شیر برقی هیدرولیک
بیایید با دقت و ظرافت، نماد شیر برقی را تشریح کنیم و به اجزای سازنده آن عمیقتر نفوذ کنیم. این کار، درک شما از عملکرد این شیرها را به طور چشمگیری ارتقا خواهد داد و به خواندن نقشه شیر برقی هیدرولیک کمک بسیاری میکند.
نماد شیر برقی، ترکیبی هوشمندانه از دو بخش مجزا و وابسته به یکدیگر است که شامل بخش هیدرولیکی و بخش الکتریکی میشود.
بخش هیدرولیکی: قلب تپنده سیستم
این بخش، مثل نمادهای شیرهای کنترل جهت دستی، عملکرد مکانیکی و هیدرولیکی شیر را به معرض نمایش میگذارد. برای مثال، یک شیر برقی 4/3 همچنان با سه مربع و حروف P، T، A و B نمایش داده میشود. طراحی داخلی مربعها، یعنی نحوه قرارگیری راهها و کانالها نیز دقیقاً از همان اصول و قوانین پیروی میکند. این بخش، به طور خلاصه، وظیفه اصلی شیر را توصیف میکند که هدایت و کنترل جریان سیال میباشد.
بخش الکتریکی: مغز فرمانده
این قسمت، هویت برقی بودن شیر را مشخص میکند و نحوه فعالسازی آن را به ما نشان میدهد. این قسمت در تخواندن نقشه شیر برقی هیدرولیک، به ما میگوید که چگونه یک سیگنال الکتریکی، شیر را به حرکت در میآورد و مسیر جریان روغن را تغییر میدهد.
نماد سلونوئید: آهنربای الکتریکی در خدمت هیدرولیک
نماد استاندارد سلونوئید هیدرولیک، یک مستطیل است که یک خط مورب در داخل آن کشیده شده است. این نماد، در واقع نماینده یک آهنربای الکتریکی قدرتمند است که منتظر دریافت فرمان از سیستم کنترل (مانند PLC) است.
- مستطیل: نمایانگر بدنه سیمپیچ یا بوبین (Coil) است. جایی که سیمهای مسی پیچیده شدهاند تا جریان الکتریکی از آن عبور کند.
- خط مورب: نشاندهنده نیروی مغناطیسی خطی است که با عبور جریان الکتریکی از سیمپیچ ایجاد میشود. این نیرو، یک سنبه فلزی (Armature) را به حرکت در میآورد و در نتیجه، شیر را فعال میسازد.
پیوند مکانیکی: اتصال دو جهان در خواندن نقشه شیر برقی هیدرولیک
حالا بیایید به بررسی نحوه اتصال این دو بخش یعنی بخش هیدرولیکی و بخش الکتریکی به یکدیگر بپردازیم. این اتصال، عملکرد شیر برقی را تشکیل میدهد و درک آن، برای فهم کامل نحوه کار این شیرها ضروری است.
در خواندن نقشه شیر برقی هیدرولیک، نماد سلونوئید بهطور مستقیم در کنار مربعهای هیدرولیکی قرار میگیرد. این قرارگیری گرافیکی، نشاندهنده یک ارتباط تنگاتنگ و مستقیم است. در واقع، این اتصال، نشان میدهد که نیروی تولید شده توسط سلونوئید، مستقیماً به اسپول شیر (Spool) فشار وارد میکند و باعث میشود که مربعها و در نتیجه، خود شیر، از یک موضع به موضع دیگر تغییر حالت دهند.
تعادل نیروها: الکترومغناطیس در برابر فنر
هنگام خواندن نقشه شیر برقی هیدرولیک، در سمت مقابل سلونوئید، معمولاً نماد یک فنر به چشم میخورد. این فنر، نقش مهمی در عملکرد شیر برقی ایفا میکند. پس از قطع شدن فرمان الکتریکی، این فنر است که اسپول را به حالت اولیه خود بازمیگرداند.
این تعادل ظریف بین نیروی الکترومغناطیسی تولید شده توسط سلونوئید و نیروی فنر، اساس عملکرد اکثر شیرهای برقی ساده را تشکیل میدهد. دو نیروی وارد شده، به طور مداوم در حال رقابت با یکدیگر هستند و تعیین میکنند که شیر در چه حالتی قرار دارد.
چنین پیوند مکانیکی، نحوه تبدیل یک سیگنال الکتریکی به یک حرکت مکانیکی را نشان میدهد و به درک عملکرد بهتر شیر برقی و خواندن نقشه شیر برقی هیدرولیک کمک خواهد کرد.
انواع شیرهای هیدرولیک و نماد آنها
شیرهای هیدرولیک نقش مهمی در کنترل جریان سیال هیدرولیک ایفا میکنند. هر شیر با توجه به نوع عملکرد و کاربرد خود، دارای نماد خاصی در نقشهها است. در زیر، به برخی از رایجترین نمادها اشاره میکنیم:
- شیر یکطرفه (Check Valve): این شیر اجازه میدهد سیال فقط در یک جهت جریان یابد و از برگشت آن جلوگیری به عمل میآورد. نماد این نوع شیر معمولاً یک فلش است که جهت جریان را نشان میدهد.
- شیر کنترل دستی (Manual Valve): این شیرها با استفاده از یک دستگیره یا اهرم، توسط اپراتور به صورت دستی باز و بسته میشوند. نماد آنها معمولاً یک دایره با یک خط عمود بر آن است.
- شیر برقی (Solenoid Valve): این شیرها با استفاده از یک سیگنال الکتریکی باز و بسته میشوند و برای کنترل اتوماتیک جریان سیال استفاده میشوند. نماد آنها شامل یک دایره با یک سیم و یک علامت «S» است.
- شیر سه طرفه (Three-way Valve): این شیرها میتوانند جریان سیال را بین دو مسیر مختلف هدایت کنند. نماد آنها معمولاً شامل سه خط است که به یک نقطه متصل میشوند.
- شیر کاهش یا کنترل فشار (Pressure Reducing Valve): این شیرها فشار سیال را در یک نقطه مشخص کاهش میدهند. نماد آنها معمولاً شامل یک دایره با یک فلش به سمت پایین است.
در جدول زیر انواع شیرهای در خواندن نقشه شیر برقی هیدرولیک و نماد هر کدام را آوردهایم تا تفسیر این نقشهها برای شما راحتتر باشد:
| نوع شیر | عملکرد اصلی | شکل نماد در نقشه |
| کنترل جهت (DCV) | تغییر مسیر سیال | دنبالهای از مربعها که هر کدام نشاندهنده یک مسیر جریان هستند. فلشها جهت حرکت سیال را مشخص میکنند. |
| فشارشکن | محدود کردن فشار | یک دایره که به مخزن متصل است، همراه با یک فلش به سمت مخزن و یک فنر. این نماد نشاندهنده بازگشت خودکار شیر به حالت اولیه است. |
| کنترل دبی | تنظیم سرعت جریان | یک فلش مورب که به یک دریچه متغیر متصل است. این نماد نشاندهنده قابلیت تنظیم سرعت جریان سیال است. |
| یکطرفه | جلوگیری از برگشت جریان | یک مثلث که به سمت جریان سیال اشاره دارد و یک خط که از سمت مخالف مثلث عبور میکند و نشاندهنده مسدود شدن جریان برگشتی است. |
سایر اجزای مهم در خواندن نقشه شیر برقی هیدرولیک
علاوه بر شیرها، اجزای دیگری نیز در مدار هیدرولیک وجود دارند که هر کدام دارای نماد خاص خود هستند و در خواندن نقشه شیر برقی هیدرولیک اهمیت ویژهای دارند:
- موتور هیدرولیک: این قطعه انرژی هیدرولیک را دریافت کرده و آن را به انرژی مکانیکی تبدیل میکند. معمولاً برای چرخاندن تجهیزات یا ایجاد حرکت دورانی استفاده میشود.
- پمپ هیدرولیک: وظیفه اصلی پمپ، ایجاد فشار و جریان سیال هیدرولیک در سیستم است. این فشار و جریان، نیروی محرکه برای سایر اجزای سیستم را فراهم میسازند.
- سیلندر هیدرولیک: این قطعه انرژی هیدرولیک را به نیروی خطی تبدیل خواهد کرد. سیلندرها برای به حرکت درآوردن اجسام خطی مانند بازوهای رباتیک یا جکهای بالابر کاربرد دارند.
- مخزن (Reservoir): عملکرد مخزن بهعنوان محل ذخیره سیال هیدرولیک است و حجم مورد نیاز سیستم را تامین میسازد. همچنین، باعث خنک شدن و جداسازی آلودگیها از سیال میشود.
- فیلتر: فیلترها وظیفه تصفیه سیال هیدرولیک را بر عهده دارند و آلودگیها و ذرات معلق را از آن جدا میسازند. این کار باعث افزایش طول عمر اجزای سیستم و حفظ عملکرد صحیح آن میشود.
آشنایی با این نمادها و اجزا، به شما کمک میکند تا خواندن نقشه شیر برقی هیدرولیک را به درستی تفسیر کنید و عملکرد سیستم را درک نمایید.
نکات تکمیلی برای خواندن نقشه شیر برقی هیدرولیک
خواندن نقشه شیر برقی هیدرولیک، نیازمند تسلط بر نمادهای تمام اجزای تشکیلدهنده مدار است و فقط شناخت شیرها در تفسیر آن کافی نیست. هر المان هیدرولیک، از پمپ و سیلندر گرفته تا فیلتر و سنسور، با نماد خاص خود در نقشه نمایش داده میشود. آشنایی با این نمادها، دریچهای به سوی درک عمیقتر ارتباط بین اجزا و عملکرد کلی سیستم باز میکند و به شما امکان میدهد تا عیبیابی یا طراحی مدار را با دقت و اطمینان بیشتری انجام دهید.
در ادامه، به معرفی مهمترین المانهای هیدرولیک و نمادهای آنها میپردازیم:
- پمپ که قلب تپنده سیستم هیدرولیک است و انرژی مکانیکی را به انرژی هیدرولیکی تبدیل میکند. نماد آن معمولاً یک دایره با فلشهایی است که نشاندهنده جریان سیال است.
- سیلندر برای تبدیل انرژی هیدرولیکی به انرژی مکانیکی خطی استفاده میشود. نماد آن یک مستطیل عمودی است که در دو طرف آن فلشهایی برای نشان دادن جهت حرکت پیستون وجود دارد.
- هیدروموتور برای تبدیل انرژی هیدرولیکی به انرژی مکانیکی چرخشی استفاده میشود. نماد آن شبیه به یک پمپ است، اما با فلشهایی که نشاندهنده حرکت چرخشی است.
- فیلتر که برای حذف آلودگیها از سیال هیدرولیک استفاده میشود. نماد آن معمولاً یک دایره با فلشهایی است که نشاندهنده جریان سیال از طریق فیلتر است.
- منبع فشار مخزنی است که سیال هیدرولیک در آن ذخیره میشود. نماد آن یک دایره بزرگ میباشد.
- سنسور برای اندازهگیری پارامترهای مختلف سیستم مانند فشار، دما و سطح سیال استفاده میشود. نماد آن معمولاً یک دایره کوچک با یک خط یا فلش در داخل آن است.
- لوله برای انتقال سیال هیدرولیک بین اجزای مختلف استفاده میشود و نماد آن یک خط مستقیم یا منحنی است.
سخن پایانی
خواندن نقشه شیر برقی هیدرولیک، مهارتی اساسی برای هر کسی است که با سیستمهای هیدرولیکی سروکار دارد. توانایی تفسیر دقیق نقشهها، کلید درک عملکرد و عیبیابی صحیح این سیستمها است. با تسلط بر نمادهای شیرهای برقی هیدرولیک و سایر اجزای مدار شامل پمپ، سیلندر و هیدروموتور میتوانید به درستی ساختار سیستم را تحلیل نمایید. این مهارت، نه تنها به شما کمک میکند تا عملکرد سیستم را به طور کامل درک کنید، بلکه از بروز مشکلات احتمالی در طراحی یا تعمیرات جلوگیری کرده و کارایی سیستم را به حداکثر میرساند. در واقع، نقشهخوانی هیدرولیک، دروازهای به سوی تسلط بر این فناوری قدرتمند است.
کرهآ هیدرولیک، واردکننده انواع شیر برقی هیدرولیک باکیفیت و اصل، خیال شما را از بابت استفاده از این تجهیزات در سیستمهای هیدرولیکی آسوده خواهد ساخت. پس همین امروز با ما تماس گرفته و سفارش خود را ثبت نمایید.
سوالات متداول
- چرا شناخت نمادهای هیدرولیک در خواندن نقشه شیر برقی هیدرولیک مهم است؟
این نمادها برای درک عملکرد سیستم، عیبیابی و طراحی دقیق مدارها ضروری هستند.
- تفاوت بین شیر کنترل جهت و شیر فشارشکن چیست؟
شیر کنترل جهت، مسیر سیال را تغییر میدهد، در حالی که شیر برقی فشارشکن فشار را محدود میکند.
- سلونوئید چیست و چه نقشی در شیرهای برقی دارد؟
سلونوئید یک آهنربای الکتریکی است که با دریافت فرمان، شیر را فعال میکند.
